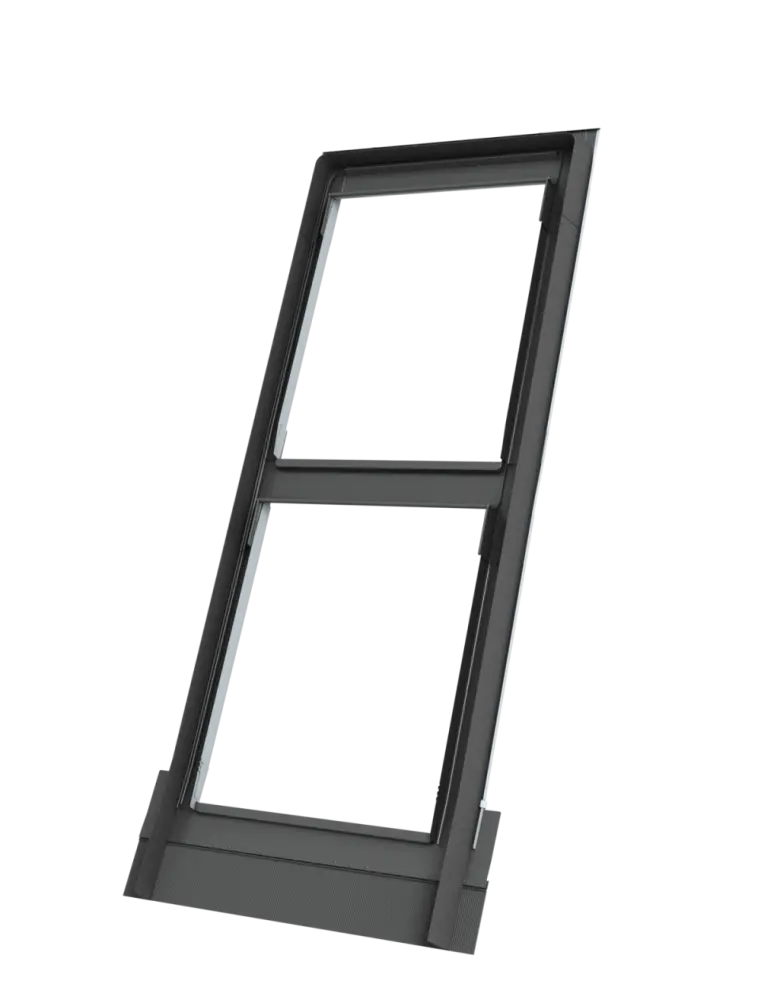

Keylite Koppelgootstuk Pannendak Verticaal

Koppelgootstuk voor ramen boven elkaar

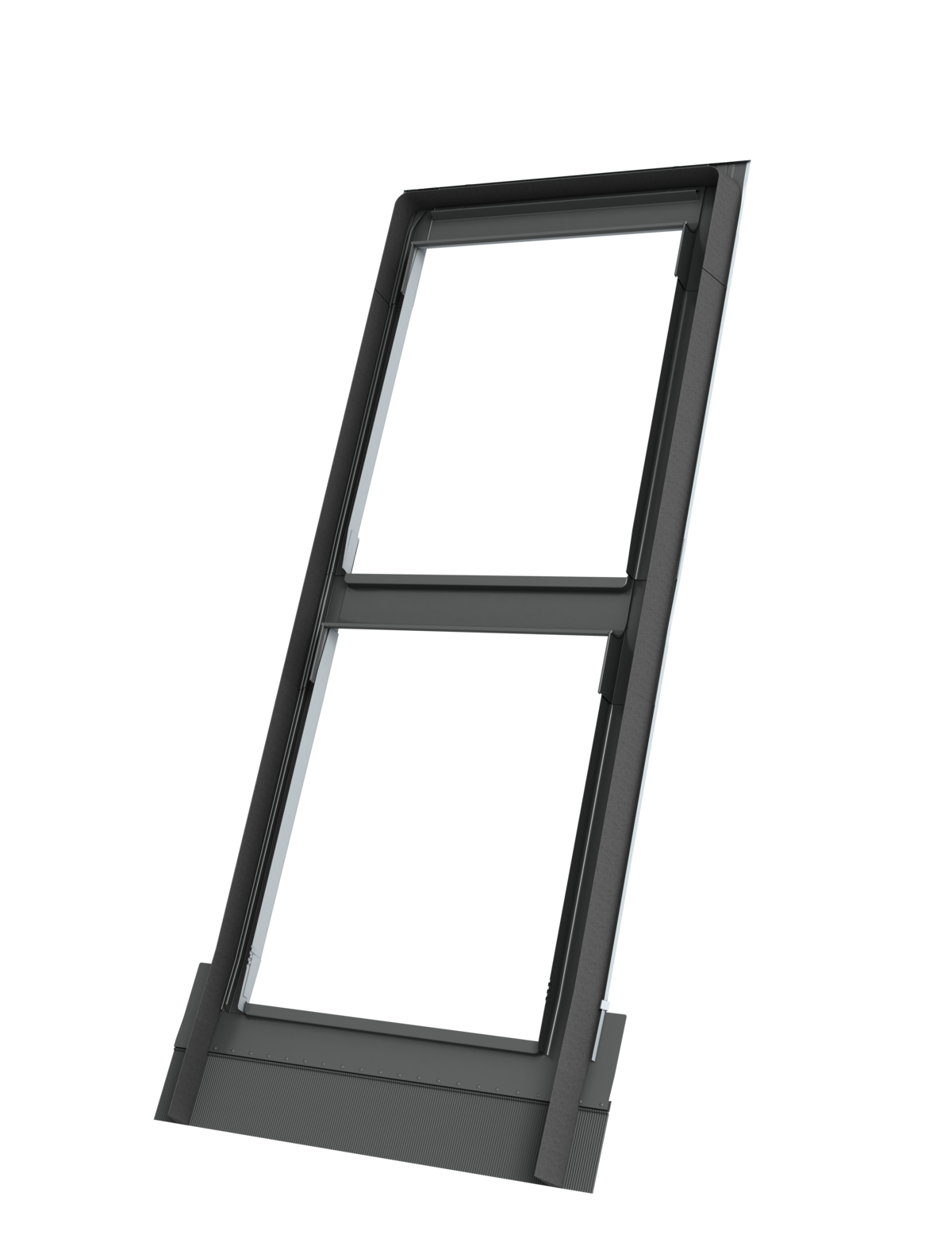

Dit Keylite koppelgootstuk in antraciet kunststof is de verticale uitvoering voor een pannendak. Het wordt gebruikt bij twee dakramen die boven elkaar in hetzelfde dakvlak zijn geplaatst, met een strook dak tussen het onderste en het bovenste raam.

Waarom je ramen boven elkaar zet

Bij een hoge kap of een steil dak kun je met twee ramen boven elkaar een aanzienlijk groter lichtvlak maken dan met één raam. Het bovenste raam geeft licht dat verder de ruimte in valt; het onderste zit op ooghoogte en geeft uitzicht. Bij een woonruimte op zolder is die combinatie functioneel anders dan twee ramen naast elkaar.

Water tussen twee ramen

Bij een verticale koppeling is de waterafvoer het kritieke punt. Al het water dat langs en over het bovenste raam naar beneden komt, moet langs het onderste raam heen. In de smalle strook daktussen is te weinig ruimte voor normale pannen. Het koppelgootstuk neemt dat water op en leidt het om het onderste raam heen.

Meer belasting dan bij een horizontale koppeling

Bij twee ramen naast elkaar verdeelt het water zich links en rechts. Bij een verticale koppeling komt het van boven allemaal op één punt uit. Dat maakt de uitvoering van dit onderdeel bepalender voor de waterdichtheid dan bij de horizontale variant, en het is een reden om de montage hier niet te haasten.

Op één lijn in het dakvlak

Twee ramen boven elkaar moeten in dezelfde verticale lijn zitten en dezelfde breedte hebben, anders klopt de koppeling niet en valt het scheef uit. Werk vanuit één verticale referentielijn en controleer de plaatsing van het onderste raam voordat je het bovenste inbouwt, want corrigeren gaat naar boven toe niet meer.

Toepassing

Geschikt voor het koppelen van twee Keylite dakramen boven elkaar in een pannendak, bij hoge kappen en steile dakvlakken.
